直線導軌滑塊安裝1-10-3

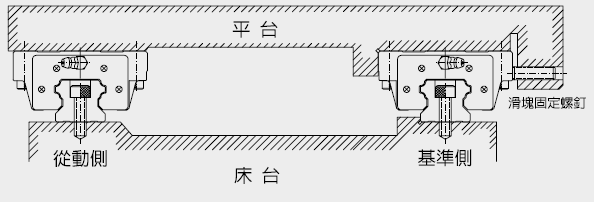

? 使用裝配螺絲將承載平臺大概固定于滑塊上。
? 使用固定螺絲，將滑塊側邊基準面緊固于平臺側邊裝配面上，以確定滑塊位置。

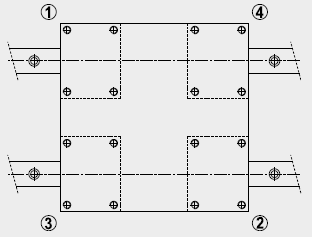

? 鎖緊裝配螺絲將承載平臺按1～4對角線順序緊固于滑塊上。
如圖所示

1-10-3 導軌無側向固定螺釘?shù)陌惭b
在無固定螺釘?shù)陌惭b例中為確保從動側導軌與基準側導軌間的平行度，導軌可依下列所示安裝，而滑塊的安裝則與前述范例相同。
如圖所示

(1)   基準側導軌的安裝
虎鉗夾緊法
先使用裝配螺絲將導軌底部基準面大概固定于床臺底部裝配面，再用虎鉗將導軌側邊基準面逼緊床臺側邊裝配面，以確定導軌位置后，使用扭力板手，以一定的扭力按順序鎖緊固定螺絲，將導軌底部基準面逼緊床臺底部裝配面。

(2) 從動側導軌的安裝

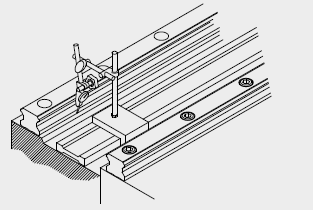

直線塊規法
將直線塊規置于兩支導軌間，使用千分量表校準直線塊規，使之與基準側導軌之側邊基準面平行，再依直線塊規校準從動側導軌，從導軌的一端開始校準并依序以特定的扭力鎖緊裝配螺絲。

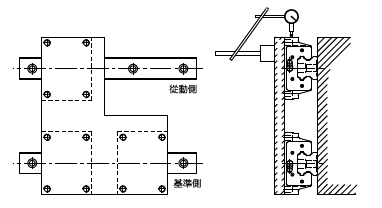

? 移動平臺法
將基準側兩個滑塊固定在一個測定平臺上，而從動側只裝上一個滑塊，其導軌與滑塊都尚未緊固于床臺與平臺，使用附于從動側滑塊頂面千分量表，量測從動側滑塊的側基準面，從導軌的一端開始校準并依序以特定的扭力鎖緊裝配螺絲。

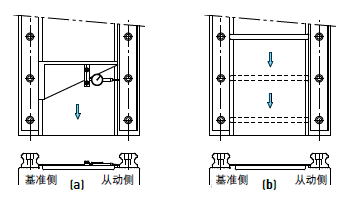

?? 仿效基準側導軌法
將基準側線軌的兩個滑塊及從動側線軌其中一個滑塊固定于平臺，再將從動側的導軌及其另一個滑塊約略分別固定于床臺及平臺，以基準側導軌為準移動平臺，從導軌一端開始，邊確認從動側直線導軌的滾動阻力，邊依序以特定的扭力鎖緊裝配螺絲。

專用工具法
使用專用工具確定從動側導軌的位置，并依序以特定的扭力鎖緊裝配螺絲。
